LD52系列 先導膜片電磁閥 |
  |
| 產品特點 | 技術參數 | |||
|

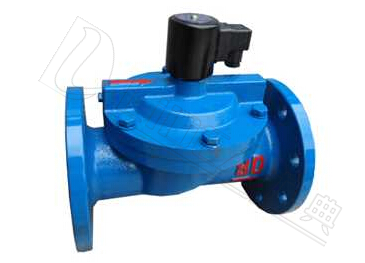

適用于控制液體、氣體、輕油(≤20CST)等介質，采用先導結構，多品種堅固的模壓膜片（主閥密封）、中美合資的優性磁性材質，其性能穩定，可靠性極高，閥體材質為黃銅（熱鍛），不銹鋼SS304、SS316(精密鑄造），LD52F系列具有多種形式，您可根據控制需要進行選擇。 |
介質溫度：-5℃～+80℃ | |||
| 工作壓力：0.3～12bar | ||||
| 運作方式：先導式 | ||||
| 工作型式：常閉型、常開型 | ||||
| 閥體材質：黃銅、鑄鐵 | ||||
| 密封材質：丁晴橡膠（NBR常規型） | ||||
| 電氣參數 | ||||
| 功能選項 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |||
| 代號 | 功能選項 | 功能說明 | 鐵殼線圈：IP54 F級 | |
| NO | 常閉型 | 通電閥開，斷電閥關 | 塑封線圈： | DN10～20mm AC 14VA DC 14W |
| K | 常開型 | 通電閥關，斷電閥開 | DN25～100mm AC 18VA DC 20W | |
| E | 防爆型 | 防爆等級：ExdII BT4 | DN125～200mm AC 20VA DC 28W | |
| T | 定時器 | 可以設定開，關間隙時間 | 鐵殼線圈： | DN10～20mm AC 14VA DC 14W |
| J | 節能模塊 | 降低線圈溫升和功耗 | DN25～100mm AC 18VA DC 20W | |
| S | 手動 | 手動開關 | DN125～200mm AC 20VA DC 28W | |
| 選配 |
| *螺紋接口：NPT螺紋，RC螺紋 *配手動功能（S） *工作型式：常閉型、常開型 |
| *配時間定時控制器 *配LED指示燈接線盒 *可提供工作壓力0.3～16bar產品 |
|
| 規格參數表（螺紋連接） | |||||||
| 產品型號 | 接口 | 通徑mm | Cv值 | L | H | 工作壓力（bar） | |
| 常閉型 | 常開型 | ||||||
| LD5210 | 3/8 | 10 | 3.8 | 80 | 105 | 0.3～12 | 0.3～8 |
| LD5215 | 1/2 | 15 | 3.8 | 80 | 105 | 0.3～12 | 0.3～8 |
| LD5220 | 3/4 | 20 | 7 | 87 | 114 | 0.3～2 | 0.3～8 |
| LD5225 | 1 | 25 | 11 | 107 | 122 | 0.3～12 | 0.3～8 |
| LD5232 | 11/4 | 32 | 14 | 129 | 131 | 0.3～12 | 0.3～8 |
| LD5240 | 11/2 | 40 | 24 | 145 | 142 | 0.3～12 | 0.3～8 |
| LD5250 | 2 | 50 | 35 | 177 | 155 | 0.3～12 | 0.3～8 |

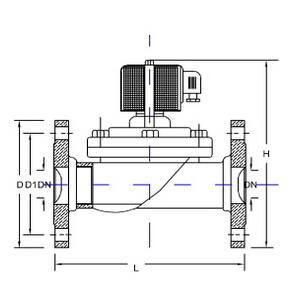

| 規格參數表（法蘭連接） | ||||||||||
| 產品型號 | 通徑mm | Cv值 | L | H | D | D1 | b | n-d | 工作壓力（bar） | |
| 常閉型 | 常開型 | |||||||||
| LD5240F | 40 | 30 | 169 | 196 | 150 | 110 | 3 | 4-Φ18 | 0.3～12 | 0.3～8 |
| LD5250F | 50 | 48 | 200 | 200 | 165 | 125 | 3 | 4-Φ18 | 0.3～12 | 0.3～8 |
| LD5265F | 65 | 53 | 260 | 280 | 185 | 145 | 3 | 4-Φ18 | 0.3～12 | 0.3～8 |
| LD5280F | 80 | 82 | 280 | 287 | 200 | 160 | 3 | 8-Φ18 | 0.3～12 | 0.3～8 |
| LD52100F | 100 | 128 | 352 | 330 | 220 | 180 | 3 | 8-Φ18 | 0.3～12 | 0.3～8 |
| LD52125F | 125 | 222 | 430 | 437 | 250 | 210 | 3 | 8-Φ18 | 0.3～12 | 0.3～8 |
| LD52150F | 150 | 292 | 454 | 460 | 285 | 240 | 3 | 8-Φ22 | 0.3～12 | 0.3～8 |
| LD52200F | 200 | 513 | 573 | 547 | 340 | 295 | 3 | 12-Φ22 | 0.3～12 | 0.3～8 |
| LD52250F | 250 | 680 | 730 | 580 | 405 | 350 | 12-Φ22 | 0.3～12 | 0.3～8 | |
| LD52300F | 300 | 950 | 850 | 620 | 460 | 400 | 12-Φ22 | 0.3～12 | 0.3～8 | |
| 優化建議 |
| *您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
