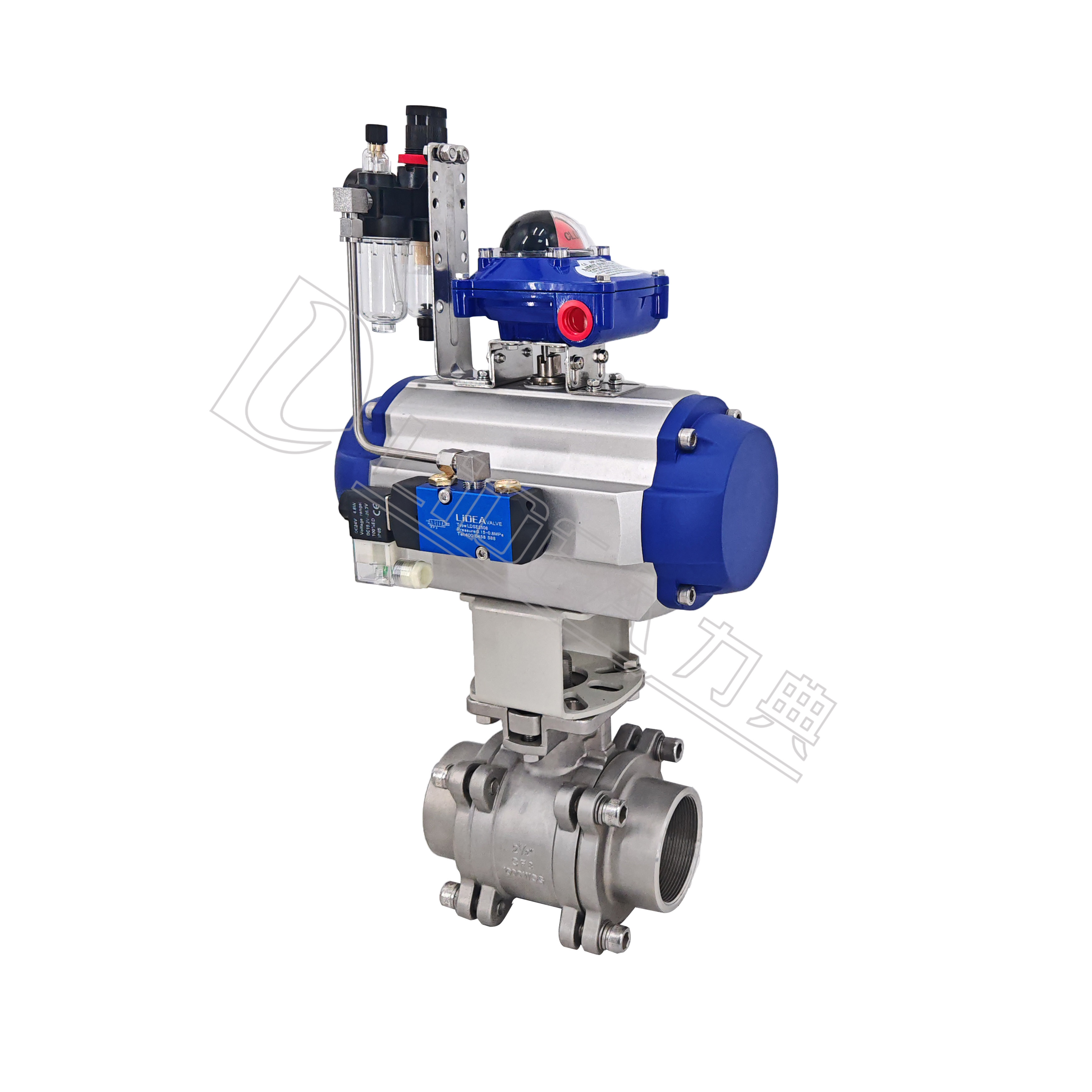

LDBACP系列 氣動螺紋式球閥



技術參數 閥體參數
氣缸形式  單作用、 雙作用 公稱壓力  PN16 PN25 PN40
環境溫度  -20℃~+80℃ 連接方式  內螺紋(特選:卡箍、對焊、承插焊)
氣源壓力  雙作用48bar,單作用58bar 閥體材質  SS304、SS316、SS316L
  球芯材質  SS304、SS316、SS316L
功能選項 密封材料  PTFE、PPL(特選:石墨、金屬硬密封)
防 爆 型  防爆等級:dIIBT4 工作溫度   C3:-30℃~150℃
信號反饋  X1機械無源信號,X2有源信號   C6:-30℃~250℃
手動功能  氣動閥可選手輪、手動開閥、關閥功能   C7:-30℃~350℃
調 節 型  輸入4-20mA信號,實現球閥調節功能
  附件選項
標準規范 回 訊 器  也叫限位開關,遠程反饋開關信號
設計依據  GB標準、ANSI標準 電 磁 閥  雙作用選兩位五通,單作用選兩位三通
設計標準  GB/12237、ANSI B16.34 三 聯 件  可對氣源穩壓、過濾、氣缸加潤滑油
實驗和檢驗  JB/T9092、API598 手輪機構  轉動手輪機構,可實現手動開、關閥
備 注 氣缸參數請另參考所選配的氣動執行器資料 電器定位器  輸入4-20mA信號,實現球閥調節功能
氣動閥
零件結構材質表
序號 零件名稱      材質
1 螺栓      不銹鋼
2 接頭      不銹鋼CF8、CF8M、CF3、CF3M
3 閥座      PTFE、尼龍(Nylon)、對位聚苯(PPL)、硬質合金(H/Y)
4 球體      不銹鋼304、304L、316、316L
5 閥體      不銹鋼CF8、CF8M、CF3、CF3M
6 螺母      不銹鋼304
7 閥桿      不銹鋼304、304L、316、316L
8 墊片      不銹鋼304、316
9 填料      PTFE
10 壓蓋      不銹鋼304、316
11 連接支架      不銹鋼CF8
12 連接套      不銹鋼304
13 螺栓      不銹鋼304
14 氣動執行器      GT系列、AT系列
15 位置指示器      塑料
氣動閥
主要外形連接尺寸Q61(6、8、2)1F(N、P、Y)-PN1664(1.66.4MPA)
型號 DN L G L1 H 執行器型號
LDBACP15 15 72 1/2 141/159 159/175 LD052P/LD063SK
LDBACP20 20 82 3/4 141/159 167183 LD052P/LD063SK
LDBACP25 25 90 1 141/211 172/215 LD063P/LD083SK
LDBACP32 32 112 1 1/4 159/211 210/230 LD063P/LD105SK
LDBACP40 40 120 1 1/2 211/248 218/248 LD083P/LD105SK
LDBACP50 50 145 2 211/269 248/283 LD083P/LD105SK
LDBACP65 65 185 2 1/2 248/315 273/320 LD105P/LD125SK
LDBACP80 80 210 3 269/345 313/335 LD105P/LD125SK
LDBACP100 100 240 4 340/414 343/360 LD125P/LD140SK
備注:
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用/單用式(彈簧復位)。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同,相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封(F、N、P)閥門,硬密封閥門的配置及數據請咨詢本公司。
