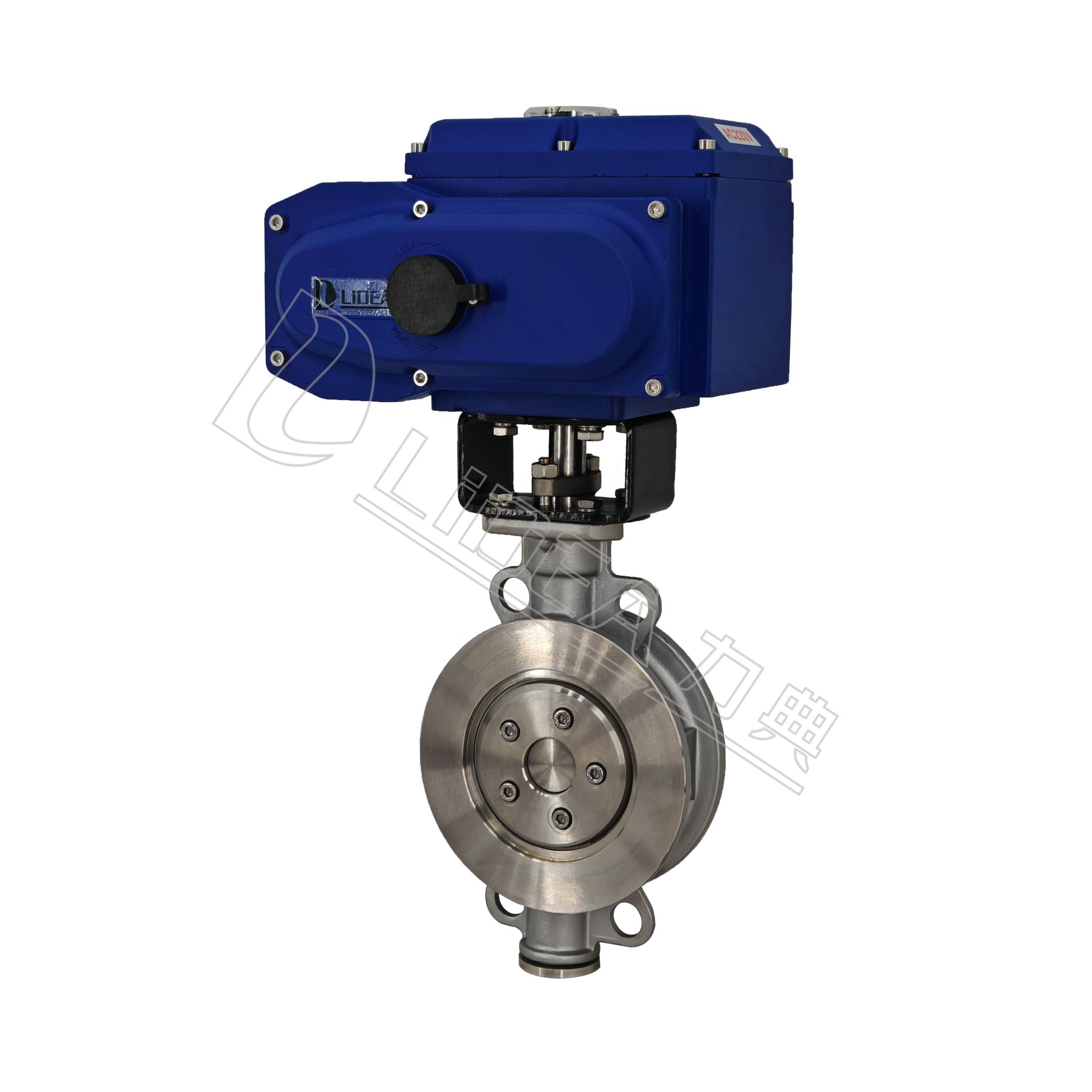

| LDBUBH系列 電動對夾硬密封蝶閥 |
|
| 閥體參數 | 技術參數 | |
| 公稱通徑 50-600mm | 電源電壓 AC220V、AC380V(其它特制） | |
| 公稱壓力 PN10、PN16、PN25 | 環境溫度 -30℃～+70℃ | |
| 連接方式 對夾連接 | 防護等級 IP67 | |
| 閥體材質 WCB、SS304、SS316、SS316L | ||
| 碟板材質 WCB、SS304、SS316、SS316L | ||
| 密封材料 Y(多層或混合硬密封）、S（不銹鋼 | ||
| 金屬密封） | 功能選項 | |
| 工作溫度 | C7：-30℃～350℃ | 防 爆 型 防爆等級：dIIBT5 |
| C8：-40℃～400℃ | 信號反饋 X1機械無源信號，X2有源信號 | |
| C9：-40℃～450℃ | 帶加熱器 帶加熱器 可在潮濕環境干燥執行器內元件 | |
| 標準規范 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| 法蘭標準 GB9113、GB9115 | 開關型 通電開到位，通電關到位。 | |
| 檢測與試驗 GB/T13927-1992、B/T9092-1999 | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| 設計標準 JB-T8527-1997 | 適用介質 蒸汽、油品、漿料、酸堿性等氣體或液體 | |
| 結構長度標準 GB/T12221 | 備注 電動參數請另參考選配的電動執行器資料 | |
|
| GB閥體尺寸配LDE電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
| LDBUBH50 | 50 | 43 | 125 | 82 | 85 | 323 | 4-Ф18 | LDE-010 |
| LDBUBH65 | 65 | 48 | 145 | 95 | 90 | 423 | 4-Ф18 | LDE-010 |
| LDBUBH80 | 80 | 48 | 160 | 108 | 100 | 428 | 4-Ф18 | LDE-015 |
| LDBUBH100 | 100 | 54 | 180 | 125 | 120 | 446 | 4-Ф18 | LDE-020 |
| LDBUBH125 | 125 | 56 | 210 | 138 | 130 | 466 | 4-Ф18 | LDE-030 |
| LDBUBH150 | 150 | 57 | 240 | 198 | 160 | 496 | 4-Ф22 | LDE-040 |
| LDBUBH200 | 200 | 64 | 295 | 236 | 210 | 506 | 4-Ф22 | LDE-060 |
| LDBUBH250 | 250 | 71 | 350 | 276 | 250 | 586 | 4-Ф22 | LDE-080 |
| LDBUBH300 | 300 | 81 | 400 | 300 | 250 | 601 | 4-Ф22 | LDE-120 |
| LDBUBH350 | 350 | 92 | 460 | 332 | 320 | 636 | 4-Ф22 | LDE-200 |
| LDBUBH400 | 400 | 102 | 515 | 366 | 350 | 676 | 4-Ф26 | LDE-200 |
| GB閥體尺寸配LDX電動執行器 | ||||||||
| 規格型號 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-電動頭 |
| LDBUBH50 | 50 | 43 | 125 | 82 | 85 | 215 | 4-Ф16 | LDX-005 |
| LDBUBH65 | 65 | 48 | 145 | 95 | 90 | 280 | 4-Ф16 | LDX-010 |
| LDBUBH80 | 80 | 48 | 160 | 108 | 100 | 285 | 8-Ф16 | LDX-016 |
| LDBUBH100 | 100 | 54 | 180 | 125 | 120 | 310 | 8-Ф16 | LDX-020 |
| LDBUBH125 | 125 | 56 | 210 | 138 | 130 | 310 | 8-Ф16 | LDX-020 |
| LDBUBH150 | 150 | 57 | 240 | 198 | 160 | 315 | 8-Ф16 | LDX-040 |
| LDBUBH200 | 200 | 64 | 295 | 236 | 210 | 380 | 8-Ф16 | LDX-060 |
| LDBUBH250 | 250 | 71 | 350 | 276 | 250 | 460 | 12-Ф20 | LDX-0100 |
| LDBUBH300 | 300 | 81 | 400 | 300 | 250 | 475 | 12-Ф20 | LDX-160 |
| LDBUBH350 | 350 | 92 | 460 | 332 | 320 | 510 | 16-Ф20 | LDX-200 |
| LDBUBH400 | 400 | 102 | 515 | 366 | 350 | 550 | 16-Ф24 | LDX-200 |
| 應用領域 |
| 采用精密的U形彈性密封圈和三偏心多層次金屬密封機構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工以及給排水和市政 |
| 建設等工業管道上，作調節流量和截斷流體適用。該閥采用三偏心結構，閥座與碟板密封面均采用鑄鋼和不銹鋼制作，具有良好的腐 |
| 蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。 |
| 產品特點 |
| 1、本閥采用三偏心密封結構，閥座與碟板幾乎無磨損，具有越管越緊的密封功能。 |
| 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐 |
| 腐蝕，使用壽命長等特點。 |
| 3、碟板密封采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。 |
| 4、本閥具有雙向密封功能，安裝時不受節制流向的限制，也不受空間位置的影響，可在任何方向安裝。 |
| 5、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。 |
