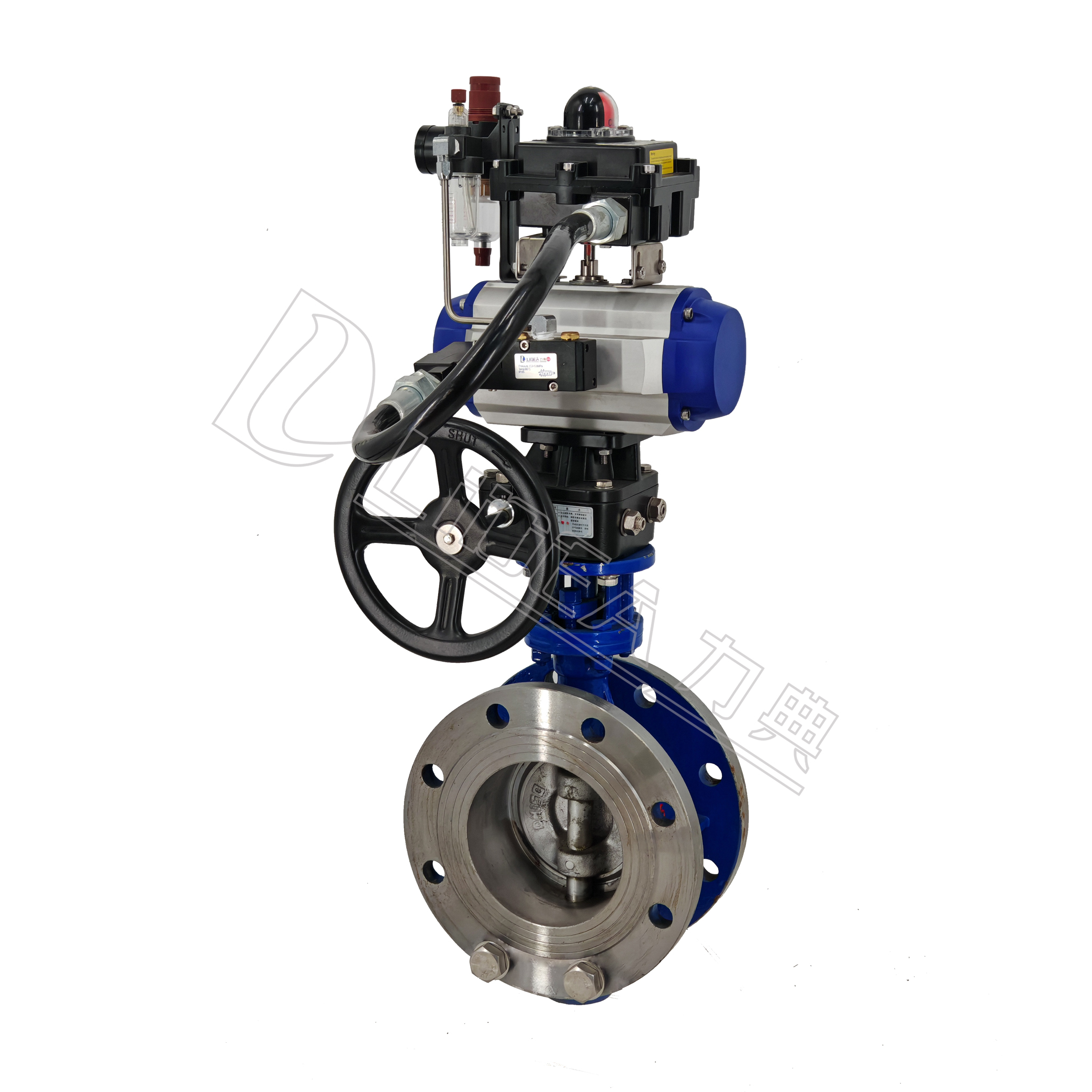

LDBUCHP系列?氣動法蘭硬密封蝶閥

?

技術參數 閥體參數
氣缸形式??雙作用、單作用 公稱壓力 ?PN6、PN10、PN16、PN25、PN40
環境溫度??-20℃~+80℃ 連接方式 ?法蘭JB、GB(特選ANSI、JIS)
氣源壓力??雙作用48bar,單作用58bar 閥體材質 ?WCB、SS304、SS316、SS316L
? 閥板材質 ?WCB、SS304、SS316、SS316L
功能選項 密封材料??Y(多層或混合硬密封)、S(不銹鋼金屬密封)
防 爆 型??防爆等級:dIIBT4 工作溫度 ? C6:-30℃~250℃(Y)
信號反饋??X1機械無源信號,X2有源信號 ??C7:-30℃~350℃(S)
手動功能??氣動閥可選手輪、手動開閥、關閥功能 ??C8:-40℃~400℃(S)
調 節 型??輸入4-20mA信號,實現球閥調節功能 ??C9:-40℃~450℃(S)
? ?
標準規范 ?
設計依據??GB標準、ABSI標準 附件選項
法蘭標準??GB9113、GB9113、GB9115 回 訊 器??也叫限位開關,遠程反饋開關信號
設計標準??GB 12238 API609 電 磁 閥??雙作用選兩位五通,單作用選兩位三通
結構長度??GB/12221 ANSI B16.10 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油
法蘭連接??GB/12221 ANSI B16.10 手輪機構? 轉動手輪機構,可實現手動開、關閥
法蘭連接尺寸??JB/9113、JB/T79 ?ANSI B16.5(224'') 電器定位器??輸入4-20mA信號,實現球閥調節功能
????????????? ANSI B16.47(2632'') 備 注????氣缸參數請另參考所選配的氣動執行器資料
實驗和檢驗??JB/T9092 API598 ?
氣動閥
零件結構材質表
? 材質
序號 零件名稱 C P R
1 內六角螺絲 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 閥蓋 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥座 不銹鋼+柔性石墨、PTFE
5 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 蝶板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 圓柱銷 45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 下蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 墊片 不銹鋼+柔性石墨、PTFE
10 襯套 PTFE復合軸承
11 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
12 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 支架 WCB WCB WCB
14 45 45 45
15 襯套 PTFE復合軸承
16 填料 柔性石墨、PTFE
17 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
18 氣動執行器 LDP系列、LDSK系列、AW系列
氣動閥
主要外形連接尺寸D643H(F、Y)-PN16(1.6MPA)
型號 DN L L1 L2 H H1 D D1 D2 f n-Φd 執行器型號
LDBUCHP50 50 108 159/211 83/95 277/205 65 165 125 99 3 4-Φ18 LD065P/LD083SK
LDBUHP65 65 112 211/248 95/107 287/315 75 185 145 118 3 4-Φ18 LD075P/LD083SK
LDBUCHP80 80 114 248/269 107/123 365/375 85 200 160 132 3 8-Φ18 LD083P/LD105SK
LDBUCHP100 100 127 269/315 123/141 420/436 130 220 180 156 3 8-Φ18 LD105P/LD125SK
LDBUCHP125 125 140 315/345 141/152 436/462 175 250 210 184 3 8-Φ18 LD125P/LD140SK
LDBUCHP150 150 140 345/409 152/172 466/543 190 285 240 211 3 8-Φ22 LD140P/LD160SK
LDBUCHP200 200 152 409/438 172/187 593/665 215 340 295 266 3 12-Φ22 LD160P/LD190SK
LDBUCHP250 250 165 438/550 187/215 682/752 265 405 355 319 3 12-Φ26 LD190P/LD210SK
LDBUCHP300 300 178 550/600 215/240 725/772 305 460 410 370 4 12-Φ26 LD190P/LD210SK
LDBUCHP350 350 190 600/633 240/262 832/880 340 520 470 429 4 16-Φ26 LD210P/LD240SK
LDBUCHP400 400 216 633/730 262/330 862/968 360 580 525 480 4 16-Φ30 LD240P/LD270SK
LDBUCHP450 450 222 633/1700 262/440 945/1005 400 640 585 548 4 20-Φ30 LD270P/AW20S
LDUBCHP500 500 229 730/1700 330/440 1058/1060 430 715 650 609 4 20-Φ33 AW20S/AW25S
LDBUCHP600 600 267 1180/1700 365/440 1108/1195 490 840 770 720 5 20-Φ36 AW25/AW35S
LDBUCHP700 700 292 1320/1970 440/480 1170/1255 555 910 840 794 5 24-Φ36 AW28/AW35S
LDBUCHP800 800 318 1430/2700 480/560 1325/1365 620 1025 950 901 5 24-Φ39 AW28/AW35S
?

主要外形連接尺寸D643H(F、Y)-PN25(2.5MPA)
型號 DN L L1 L2 H H1 D D1 D2 f n-Φd 執行器型號
LDBUCHP50 50 108 159/211 83/95 277/205 65 165 125 99 3 4-Φ18 LD063P/LD083SK
LDBUHP65 65 112 211/248 95/107 287/325 75 185 145 118 3 8-Φ18 LD075P/LD083SK
LDBUCHP80 80 114 248/269 107/123 365/391 85 200 160 132 3 8-Φ18 LD083P/LD105SK
LDBUCHP100 100 127 269/315 123/141 420/457 130 235 190 156 3 8-Φ22 LD105P/LD125SK
LDBUCHP125 125 140 315/345 141/152 436/462 175 270 220 184 3 8-Φ26 LD125P/LD140SK
LDBUCHP150 150 140 409/438 172/187 466/543 190 300 250 211 3 8-Φ26 LD140P/LD160SK
LDBUCHP200 200 152 438/550 187/215 593/665 215 360 310 274 3 12-Φ26 LD160P/LD190SK
LDBUCHP250 250 165 550/600 215/240 682/752 265 425 370 330 3 12-Φ30 LD190P/LD210SK
LDBUCHP300 300 178 600/633 240/262 702/820 305 485 430 389 4 16-Φ30 LD190P/LD210SK
LDBUCHP350 350 190 633/730 262/330 832/938 340 555 490 448 4 16-Φ33 LD210P/LD240SK
LDBUCHP400 400 216 633/1700 262/440 910/968 360 620 550 503 4 16-Φ36 LD240P/LD270SK
LDBUCHP450 450 222 730/1700 330/440 1005/1010 400 670 600 548 4 20-Φ36 LD270P/AW20S
LDUBCHP500 500 229 730/1700 330/440 1058/1065 430 730 660 609 4 20-Φ36 AW20S/AW25S
LDBUCHP600 600 267 1320/1970 440/480 1110/1195 490 845 770 720 4 20-Φ39 AW25/AW35S
LDBUCHP700 700 292 1430/2700 480/560 1255/1295 555 960 875 820 5 24-Φ42 AW28/AW35S
LDBUCHP800 800 318 1950/2700 560/580 1325/1365 620 1085 990 928 5 24-Φ48 AW28/AW35S
備注: ?
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用式/單作用式(彈簧復位)。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同,相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封(F)閥門,硬密封閥門的配置及數據請咨詢本公司。
