閥體參數		技術參數
公稱通徑? 15-100mm		電壓電壓? AC220V、AC380V（其它特制
公稱壓力? PN10、 PN16、PN25		環境溫度? -30℃～+70℃
連接方式? 法蘭連接		防護等級? IP67
閥體材質? WCB、SS304、SS316、SS316L		?
碟板材質? WCB、SS304、SS316、SS316L		功能選項
密封材料? PTFE、合金密封		防爆型? 防爆等級：dIIBT5
工作溫度	C6：-30℃～250℃	信號反饋? X1機械無源信號，X2有源信號
	C7：-30℃～350℃	手動功能? 手動功能電動執行器帶有手動開閥、關閥功能
	C8：-40℃～400℃	開關型?? 通電開到位，通電關到位。
	C9：-40℃～450℃	調節型? ?調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
?		適用介質? 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體
標準規范		備注?? ?電動參數請另參考選配的電動執行器資料
法蘭標準?? ?GB9113.1		?
檢測與試驗? ?GB/T13927-1992		設計標準?? ?GB/T12237-1989

應用領域

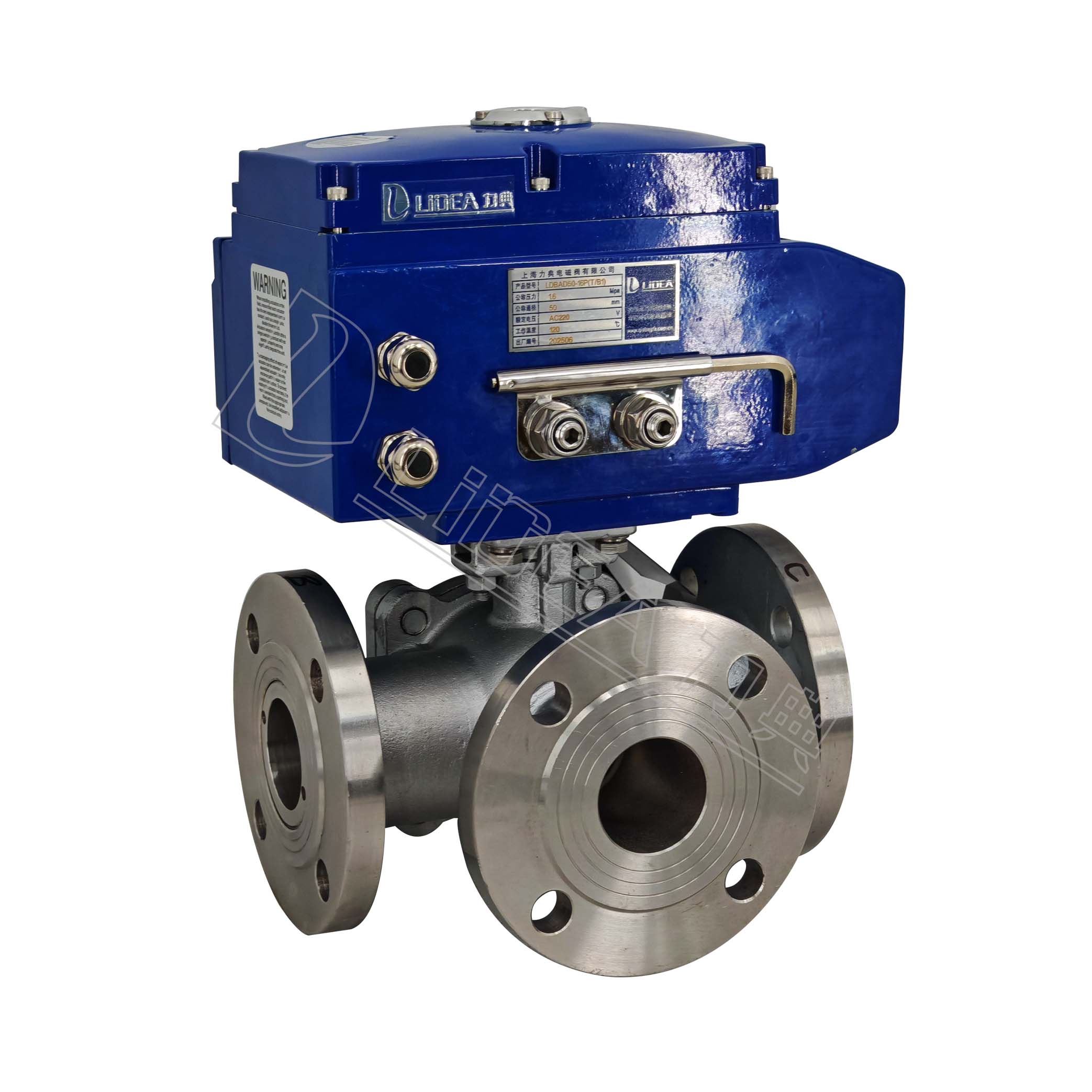

?本產品采用回轉式角形程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-

20mA）電流信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制，三通球閥是綜合國內外先進技術而開發的新型三通切

換調節閥。標準球芯有L型三通和T型三通兩種，改變球芯與管道的相對角度。可以對三支管道流體實現不同的組合控制；T型孔道可

起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。

產品特點

?1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變球閥孔道與管道口的連接

狀態，纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。

2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連

接或關閉。

3、四座密封三通球閥具有造型美觀、結構緊湊合理，她不僅可實現介質流向的切換，也可使三個通道相互連通。同時可關閉任何一

個通道，使另外兩個通道，靈活控制管路是介質的合流或分流（如流向圖B）。

4、T型閥芯孔道可使三條正交的管道相互連通，起分流或合流作用；L型孔道連接相互正交的兩兩道，使另外一條孔道切斷，起改變

介質流向作用。
